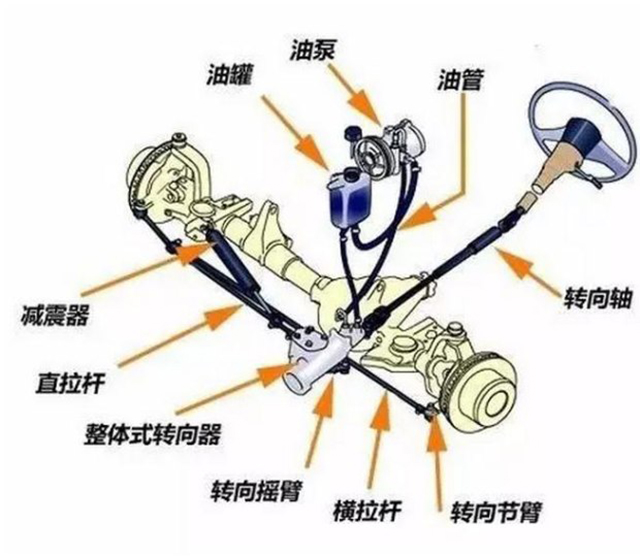

汽车方向盘作为汽车上最重要的安全部件之一，是确保汽车沿正确路线行使的关键。除了具有一定强度、硬度，还需具有一定的柔韧性，不仅起到美化作用，还能使驾驶员感到舒适。因此汽车方向盘需要满足外表光滑、耐磨损、耐腐蚀、耐热耐寒等性能。

一、汽车方向盘测试检测项目

耐高温试验、耐低温试验、冷热交变试验、耐溶剂试验、耐汗液性、耐光色牢度、耐摩擦色牢度、燃烧特性、弯曲性能、扭转性能、弯曲疲劳性能、扭转疲劳性能、触点疲劳电压降。

二、汽车方向盘的高低温试验方法

质量合格的方向盘对于驾驶员安全行使起到了不可磨灭的重要性，而可靠性试验在汽车以及零部件上也是最常见的，下面多禾检测主要讲讲汽车方向盘的耐温性和耐腐蚀性是如何检测的。

①耐高温性

取转向盘样件，在90℃±2℃的恒温箱中放置4h±0.5h，冷却到室温后，目视检查转向盘外表面是否有变色、变形、粘手、起泡、塌陷等现象。

②耐低温性

取转向盘样件，在-40℃±2℃的低温箱中放置7h±0.5h，在室温下，目视检查转向盘外表面是否有变色、变形、起泡、裂纹等现象。

③耐冷热交变性

取转向盘样件，经过预处理后放入试验箱，

在（80±2）℃环境下，保持15小时；

在（23±2）℃环境下，保持1小时；

在（-40±2）℃环境下，保持7小时；

在（23±2）℃环境下保持1小时；

在（50±2）℃温度，95%RH相对大气湿度环境下，保持15小时；

在（23±2）℃环境下保持1小时；

在（-40±2）℃环境下，保持7小时；

在（23±2）℃环境下保持1小时。

以上为一个循环周期，共计四个循环，试验后取出样件目测外观变化，是否有变色、变形、起泡、裂纹等现象。

④耐腐蚀性

将转向盘试样部分或全部浸在粘度等级为10W-30汽油机油中，温度为（23±2）℃，保持1小时；

将转向盘试样部分或全部浸在风窗清洗剂（乙醇体积分数为35%）中，温度为（50±2）℃，保持24小时；

用120号汽油擦洗转向盘试样表面，温度为（23±2）℃

将转向盘试样部分或全部浸在人工汗液中（8g磷酸氢二钠、8g氯化钠、5g醋酸、1L蒸馏水，PH=4.5），温度为（23±2）℃，保持4小时.

按照以上不同溶剂种类进行试验，观察表面有无异常变化。

三、汽车方向盘试验标准

QC/T 563-2014 汽车转向盘技术要求及试验方法

GB/T 16422.2 塑料实验室光源暴露试验方法 第二部分 氙弧灯

QC/T 703-2004 汽车装箱盘聚氨酯泡沫包覆层技术条件

QC/T704 汽车装箱盘聚氨酯泡沫包覆层整体硬度试验方法

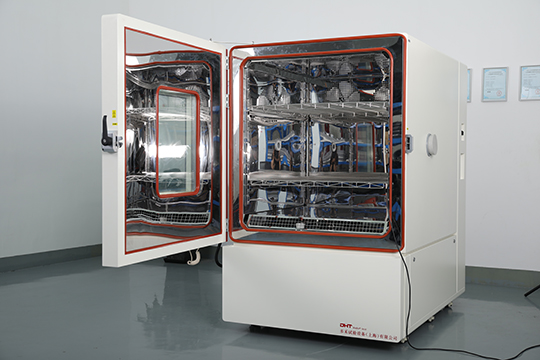

常用设备：高低温试验箱
