Q/JLYJ7110500C-2014吉利汽车电动天窗的可靠性测试项目和过程

 作者:超级管理员
 日期:2022-08-23
 浏览次数:1195

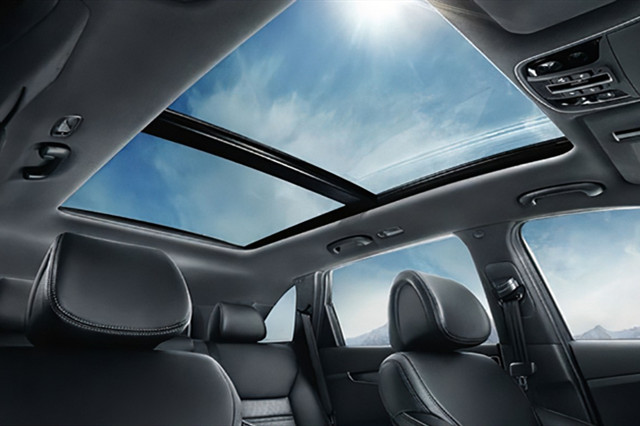

汽车天窗是为满足消费者乘车健康和舒适度的要求而设计的,因此人们对天窗性能的要求不仅仅停留在美观、豪华上,还必须满足安全、可靠、运行自如等全方位的要求。所以,在汽车天窗装车前要首先对其进行可靠性和安全性测试,以确保其装车后符合技术和用户的要求。而现在很多汽车天窗存在行程不到位,天窗打不开;行程不到位,天窗关不严;控制开关失灵,出现夹人现象等隐患和问题。



一、汽车电动天窗的性能特点


采光性:天窗明显可以提高车厢内亮度,减轻压抑感,振奋驾驶精神,扩增车厢内的虚拟空间以便增添乘坐情趣。

密封性:良好的密封性能减小车内噪声以及防水防尘的能力。

安全可靠性:经专业厂家开发的轿车天窗,装配后均经过整车严格的性能试验,开启性、密封性、防夹性等均符合安全、可靠的技术标准。

耐温性:天窗玻璃有隔热、隔紫外线特性,天窗总成能耐高温、耐低温、耐温度变化等,可适应多种环境。


二、汽车电动天窗的可靠性测试项目


汽车电动天窗的性能其实很多,主要是因为天窗的作用很大,可以改变车内采光,可以改善汽车通风状况,所以汽车天窗的性能非常严格。这里我们从吉利汽车来看,汽车电动天窗的可靠性测试如何做。




1.机械性能

1)耐振性试验

将天窗固定在振动试验台上并处于正常安装状态,扫频振动频率10Hz~70Hz、振幅±2mm、一个为600N/m²的风应力垂直作用于天窗玻璃的条件下,分别使天窗在-20℃、环境温度、50℃、90℃等温度下试验,每个温度下试验24h,且每个温度下天窗每个状态(起翘状态、全关状态、全开状态、半开状态)下各试验6h。


2)耐久性试验

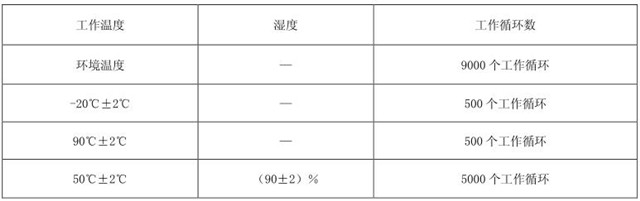

天窗在试验电压下,按下表规定的试验温度在试验位置上进行耐久性试验,试验后检查天窗的基本性能和密封性。



a.天窗按控制程序完成一次所有规定的动作作为一个工作循环,环境温度为5℃~40℃。

b.除90℃试验循环外,其他试验循环要在风载荷为600N/m²的条件下进行,力的中心为玻璃面板的中心。

c.在环境温度试验循环中的第500次和第750次,以及在50℃试验循环的第900次和第1200次试验循环,当天窗打开时,在天窗两边导轨和与外部接近的滑动区域加入1g灰尘。


3)抗颠簸性试验

在试验场以40km/h的速度通过公路强化特性模拟路,分别以天窗开启、半开启、闭合、

起翘等状态各跑2h。


2.气候性能

1)耐高低温试验

2)耐候性试验

3)恒定湿热试验


3.化学性能

1)耐腐蚀性试验

天窗的耐腐蚀性试验应按Q/JLYJ7110606B-2014的要求进行,试验周期按下表进行。



三、总结


从机械性能、气候性能、化学性能等三个方面,为以后对于天窗设计研发安全性奠定了一定的基础。通过可靠性优化和分析,汽车电动天窗的设计更加严苛,大大提升了其安全性,也可以有效减少设计缺陷及提高产品的工艺可行性,降低开发成本和缩短产品开发周期。当然严苛的测试结果,需要有专业的试验室和试验设备。

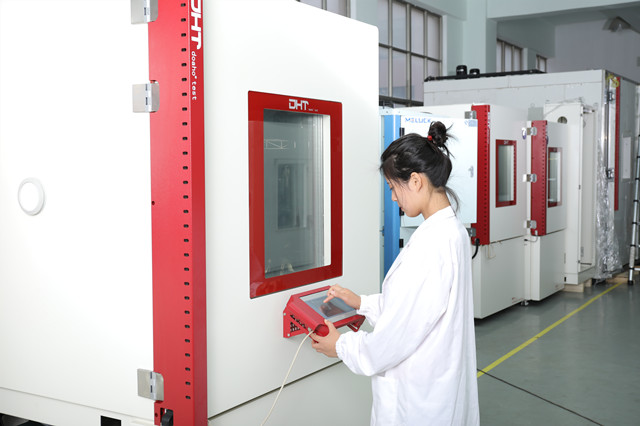

多禾检测,为CMA资质认证机构,高新技术企业,第三方检测试验室,可提供产品可靠性环境测试、失效分析、理化检测为一体的综合性解决方案,仪器齐全,科研团队强大,检测周期短,性价比搞,数据科学准确。
